Videoprocessing

Hier finden Sie Video-Frontends und Video-Systeme für anspruchsvolle Aufgaben in der Inspektion und Robotik. Das Kamerasignal, symmetrisch (TP) oder unsymmetrisch (Koax), kann über Kabellängen von über 1000m zugeführt werden. Die Funktionen der Frontends sind von der Ausstattung abhängig: So kann eine Potentialtrennung im Videostrang vorgenommen werden, es können die Kabelverluste bei Pegel und hochfrequenten Anteilen des Videosignals  automatisch kompensiert werden, es gibt Video-Umschalt- und Kreuzschienen-Funktionen alle denkbaren Schnittstellen, digitale I/O und CAN-Bus-Interfaces. Kundenspezifische Lösungen ergänzen das Portfolio, bitte fragen Sie uns an.



Video FE

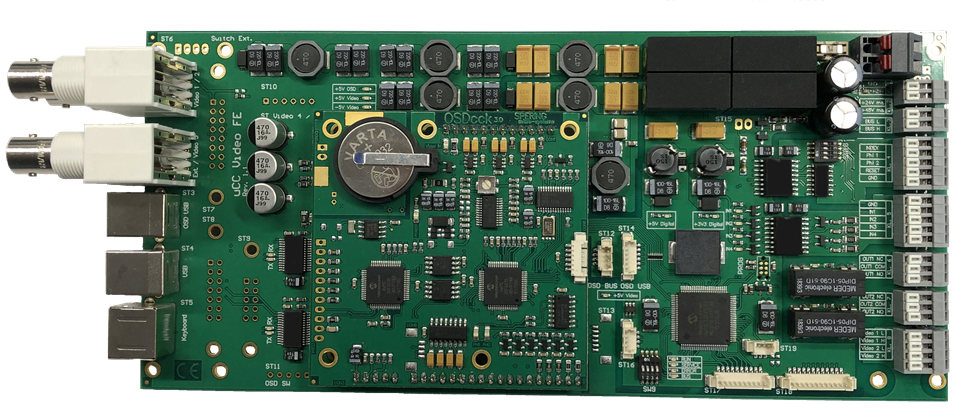

 Das FrontEnd  Video FE  bildet die Basis für hochwertige Steuergeräte:

  • Formfaktor 220*100mm² für 19"-Gehäuse und Tragschienenmontage
  • Stromversorgung 24V=
  • Steckplatz für Dateneinblendung OSDcck 3.0
  • 2 Videoeingänge (CVBS, TP/Koax, isoliert, autom. Kabelkompensation)
  • 1 externer Videoeingang (CVBS, Koax)
  • 3 Videoausgänge (CVBS, gepuffert)
  • Integrierter Videomuxer
  • OSD: PS/2, RS-232, USB, CAN, 2 Video-Out, 2 Inkrem.geber, I/O, Analog-In
  • CAN-Bus
  • USB-Port
  • Isolierte I/O




Video FE AddOn

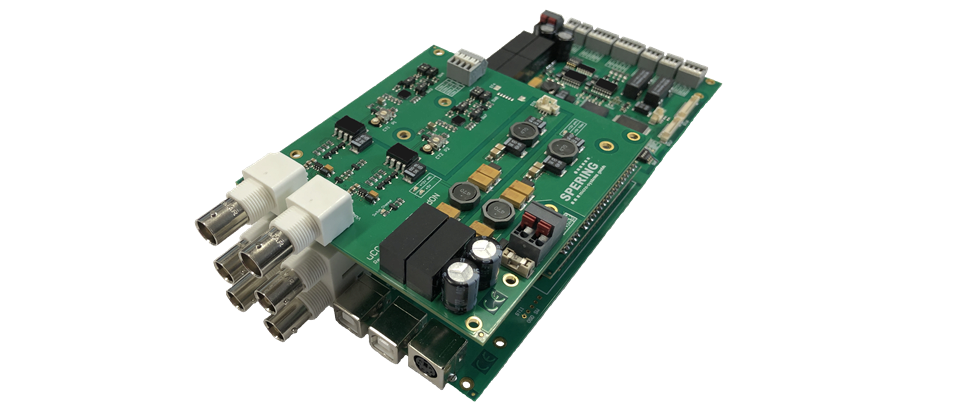

Das Zusatzmodul  Video FE AddOn  ist die ideale Erweiterung für das FrontEnd Video FE und bietet 2 weitere Video-Eingänge. Das AddOn ist auch alleinstehend einsetzbar. Die Abbildung zeigt Video FE mit aufgesetztem Video FE AddOn.

  • Formfaktor 110*100mm² für 19"-Gehäuse und Tragschienenmontage
  • Stromversorgung 24V=
  • 2 Videoeingänge (CVBS, TP/Koax, isoliert, autom. Kabelkompensation)
  • Einbindung durch Videomuxer der Basisplatine Video FE




uniCAM

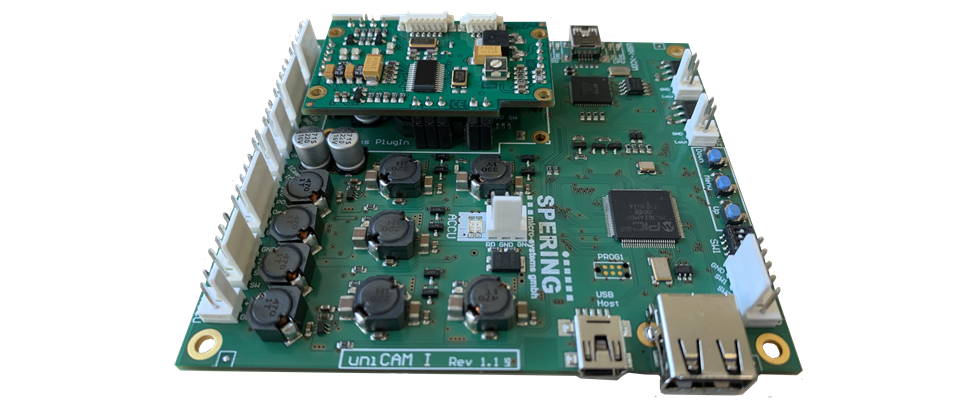

uniCAM  ist die  universelle und kompakte Steuereinheit im Bereich small bis mid Range der Inspektionssysteme. Sie bietet alle Funktionen für hochwertige Steuergeräte und CCTV-Systeme, eignet sich aber gleichzeitig optimal für kostensensitive Anwendungen:

  • Hilfsenergie 18V= (Standard Netzadapter)
  • Batteriemanagement für Li-Ion-Akku (z. B. 11V 3,4Ah)
  • Kameraversorgung 6...14V (mit Stromüberwachung)
  • Peripherieversorgung 12V (6...14V) für TFT o.ä.
  • Steckanschluß für SD-Karten-DVR (IR, Video, Versorgung)
  • Steckplatz für Meterzählung/Dateneinblendung OSDxxs
  • Integrierter Ortungssender (512Hz/32kHz)
  • Videoeingang (Kamera) für Koax oder TP
  • Autom. Videoprocessing (Equalizer & AGC) bis über 300m
  • 2 gepufferte Videoausgänge (CVBS)
  • Anschluß für uniCAM-KBD (Controller für Folientastatur)
  • Drehgebereingang (inkremental)
  • 2 Anschlüsse für Bedienelemente (Lichtpoti, Taster usw.)
  • Eingang für  PS/2-Tastatur
  • RS-232, USB, CAN-Bus
  • Keine Abgleichpunkte, digitaler Setup
  • RFID
  • Programmier- und Service-Software




VideoCtrl

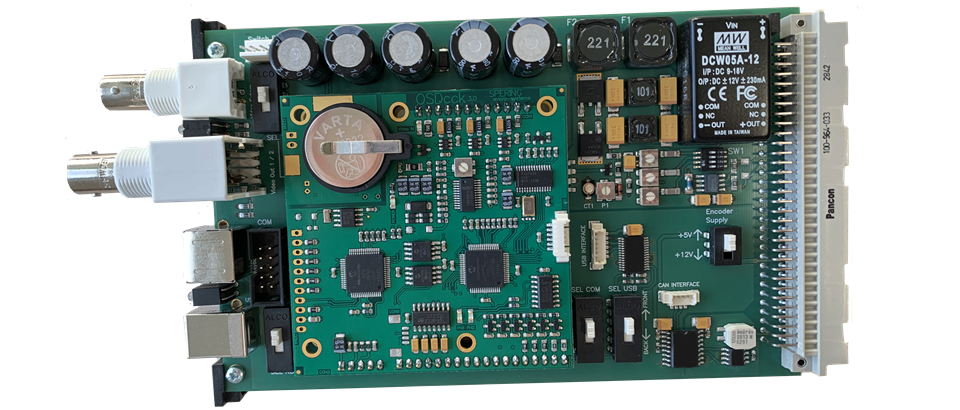

VideoCtrl  ist eine  FrontEnd-Baugruppe im Europakartenformat für 19"-Gehäuse und hochwertige Steuergeräte. Die Abbildung zeigt die Baugruppe mit der Dateneinblendung OSDcck.

  • Formfaktor 160*100mm² für 19"-Gehäuse und Tragschienenmontage
  • Steckplatz für Dateneinblendung OSDcck 3.0
  • Videoeingänge (CVBS, TP, isoliert, Kabelkompensation)
  • 1 externer Videoeingang (CVBS, Koax)
  • 2 Videoausgänge (CVBS, gepuffert)
  • OSD: PS/2, RS-232, USB, Inkrem.geber, I/O, Analog-In
  • CAN-Bus
  • USB-Port
