Hier finden Sie eine Auswahl interessanter Optionen, mit denen Sie den Funktionsumfang der Dateneinblendgeräte ausbauen und erweitern können. Diese Liste ist nur ein Auszug der technischen Möglichkeiten. Bitte fragen Sie gezielt an, wenn hier die Antwort auf Ihre Wünsche fehlt!

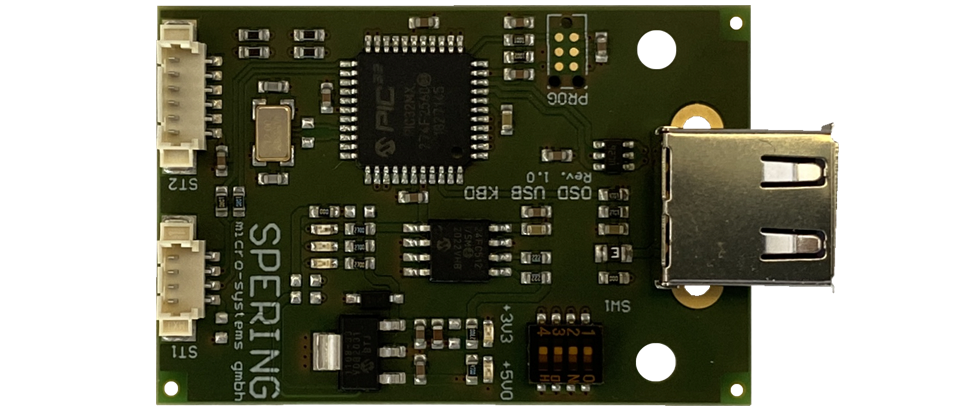

Die Baugruppe OSD USB KBD ist optimal auf den OSDcck 3.0 abgestimmt und bietet ein vollständiges HID-Interface für USB-Tastaturen aus dem PC-Bereich. Alle Tastatur-Funktionen werden unterstützt. Die Baugruppe ist für die direkte Frontplattenmontage mit USB-Buchse Typ A vorgesehen. Auch eine Nachrüstung älterer OSDcck 3.0 ist nach Softwareupdate und minimaler Umrüstung möglich.

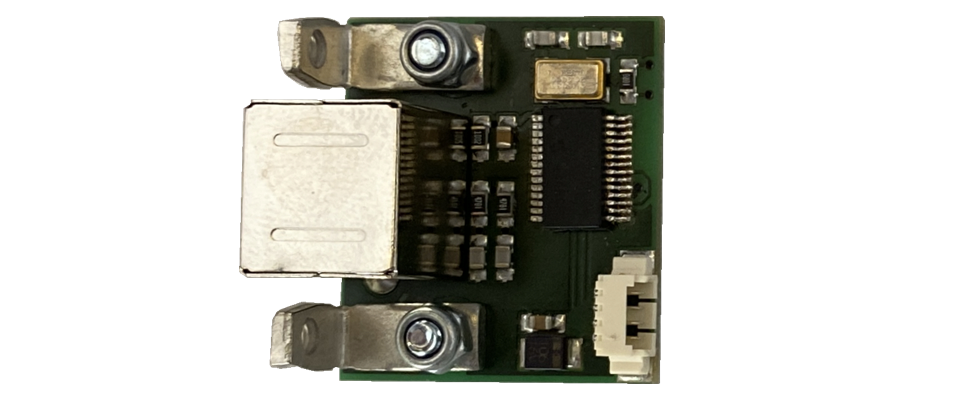

Die Baugruppe PS/2 ist optimal auf die Baugruppen OSDxs/xsc/xxs abgestimmt und bietet ein vollständiges Tastaturinterface PS/2-Tastaturen aus dem PC-Bereich. Alle Tastatur-Funktionen werden unterstützt. Die Baugruppe ist für die direkte Frontplattenmontage mit Mini-DIN-Buchse 6polig vorgesehen. Auch eine Nachrüstung älterer OSD ist möglich.

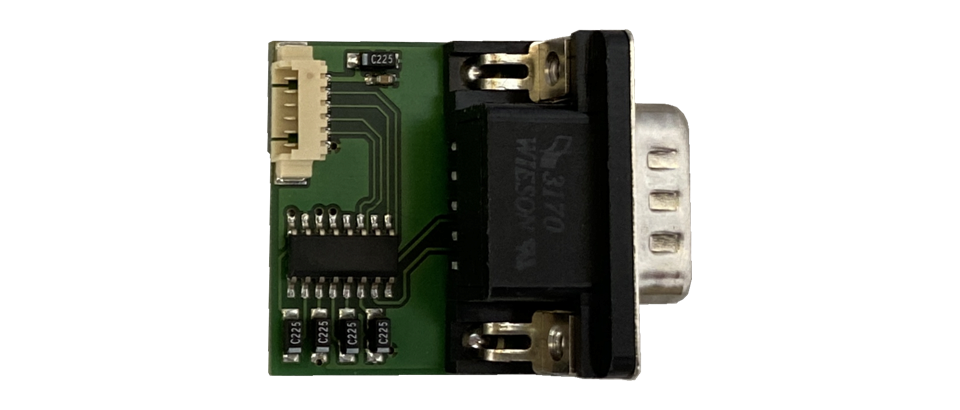

Die Baugruppe RS-232 ist optimal auf die Baugruppen OSDxs/xsc/xxs abgestimmt und bietet einen normgerechten COM-Port RS-232 zur Verbindung mit Computern. Hierzu ist im OSD die Schnittstelle freizuschalten. Der OSD ist vollständig über die Schnittstelle steuer- und konfigurierbar. Die Baugruppe ist für eine Frontplattenmontage mit D-Sub 9polig M vorgesehen. Zur Verbindung mit dem PC genügt ein Null-Modem-Kabel (TxD/RxD und CTS/RTS). Auch die Nachrüstung und Freischaltung älterer OSD ist möglich.

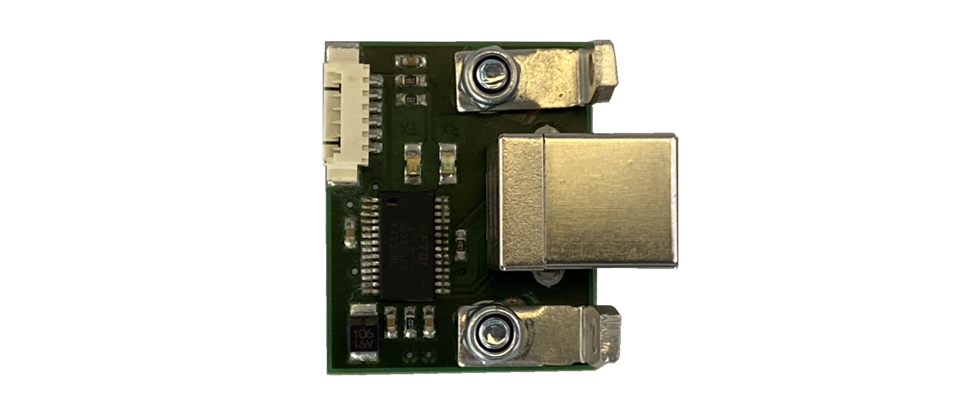

Die Baugruppe USB 2.0 B ist optimal auf die Baugruppen OSDcck/xs/xsc/xxs abgestimmt und bietet einen normgerechten USB-Port USB 2.0 zur Verbindung mit Computern. Hierzu ist im OSD die Schnittstelle freizuschalten. Der OSD ist vollständig über die Schnittstelle steuer- und konfigurierbar. Die Baugruppe ist für eine Frontplattenmontage mit USB-Buchse Typ B vorgesehen. Zur Verbindung mit dem PC genügt ein Standard-USB-Kabel. Auch die Nachrüstung und Freischaltung älterer OSD ist möglich.

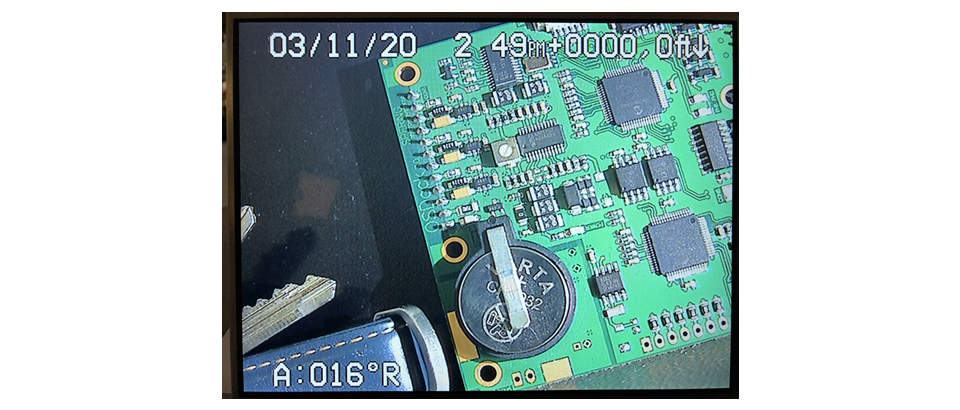

VDT: Die Baugruppe OSDcck 3.0 verfügt über einen integrierten Videodatenempfänger, der mit dem Kamerasignal übertragene beliebige Daten empfangen und auswerten kann. Diese Daten stehen dann zur Anzeige im Bild und zur Abfrage über die Schnittstelle zur Verfügung. Dazu bieten wir passende Datentransmitter für Koax- und TP-Kabel zum Einbau in Kamera oder Roboter an. Die Option VDT wird beim OSDcck 3.0 mitbestellt, ist aber auch nachträglich und bei älteren OSDcck 3.0 per Hard- und Softwareupdate nachrüstbar.
Analog-In: Die Baugruppe OSDcck 3.0 verfügt über 2 Analogeingänge, über die beliebige Meßwerte erfaßt, im Bild dargestellt und zur Abfrage über die Schnittstelle zur Verfügung gestellt werden können. Die Programmierung ist in der Regel kundenspezifisch. Die Option Analog-In wird beim OSDcck 3.0 mitbestellt, ist aber auch nachträglich und bei älteren OSDcck 3.0 per Softwareupdate nachrüstbar.

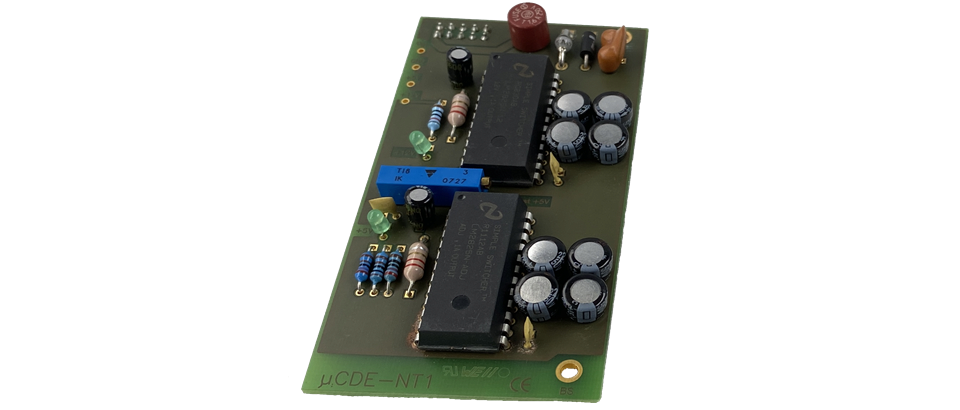

Option NT1 für das Einplatinenfarb-DE µCDE. Die NT1 wird links auf die Baugruppe µCDE gesteckt. Jetzt kann die gesamte Einheit mit einer unstabilisierten Gleichspannung von 15...30V= versorgt werden. Die NT1 arbeitet effizient mit Schaltnetzteilen und ist kurzschluß- und übertemperaturfest.

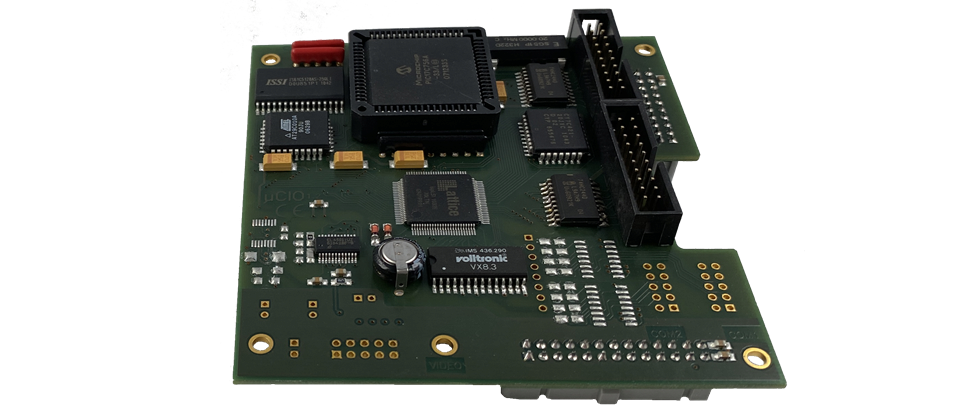

Die Option µCIO für das Einplatinenfarb-DE µCDE wird rechts auf die Baugruppe µCDE gesteckt. Es ist eine universelle I/O-Baugruppe und erweitert die DE µCDE um zwei Schnittstellen RS-232, einen weiteren autonomen Meterzähler, einen NV-Speicher für Meßwerte (Neigungsprofil), einen Video-Multiplexer (Satellit), einen Video-Buffer, einen Video-Daten-Empfänger und digitale I/O. Mit einer speziellen Software wird diese Baugruppe optimal an die TV-Anlage adaptiert.
Das Bild zeigt als Beispiel für praktisch beliebige Anpassungen der DE µCDE an vorhandene Umgebungen über Adapterplatinen hier die Variante ADP04. Hier werden die Signale der VG-Leiste (µCDE) auf Standard-Steckverbinder, steckbare Klemmen und Pfostenbuchsen geführt. Es gibt Anpassungen für

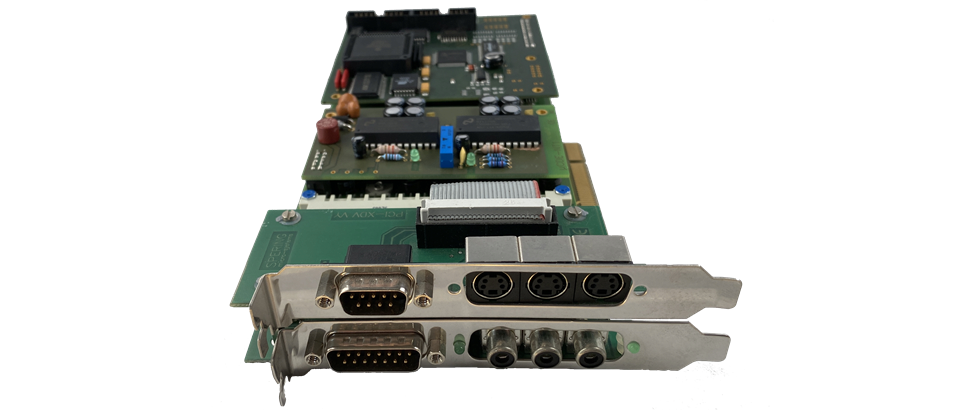

Mit der Option PCI wird das Einplatinen-Farb-DE µCDE zu einer kompakten Steckbaugruppe für Computer mit PCI-Slots. Hierbei erfolgt über den PCI-Bus lediglich die Versorgng der DE, alle Schnittstellen, der Inkremental-Enkoder-Eingang und Video In/Out stehen an den Slotblechen zur Verfügung. Die Baugruppe belegt zwei Steckplätze.
